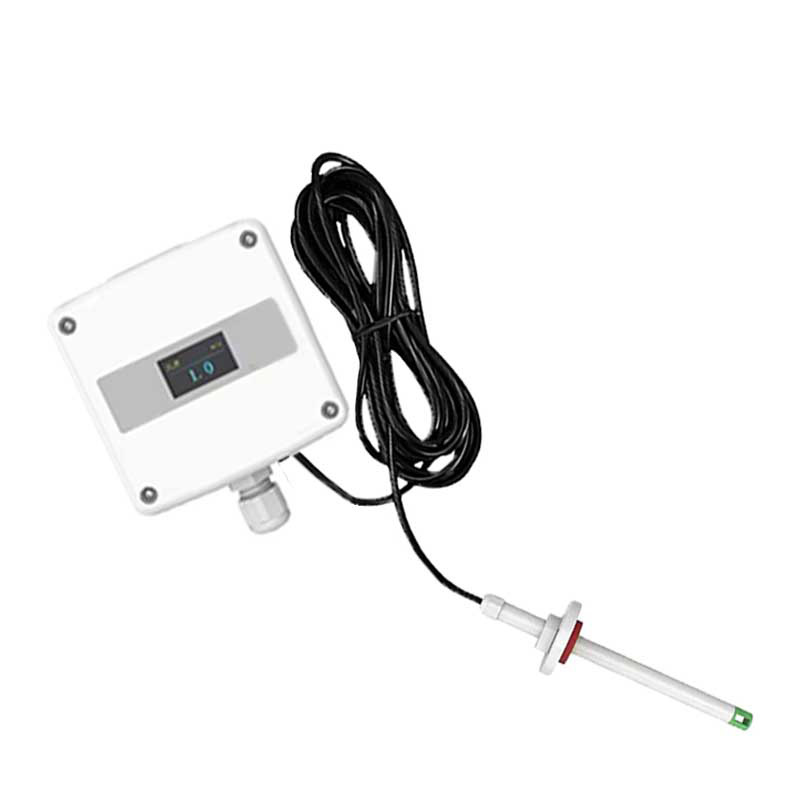

【設備名稱】：分體式管道風速傳感器

分體式管道風速傳感器又稱分體式智能風速傳感器，分體式管道風速傳感器專為測量風管風速而進行研發能夠對所處位置的風速進行實時顯示，是管道參數測量的重要儀表。

【功能描述】：針對管道風速測量而設計，自主研發的高精度風速測量單元，反應靈敏，能快速準確地測量微小風速，穩定性好、漂移小、精度高。該變送器同時能根據設置測量的管道截面積計算實時風量值。

【檢測原理】：采用熱線式平衡原理測量風速。響應速度快，啟動風速小。

【標定方法】：采用公司自主研發的全量程二次標定方法，線性度好，準確度高；

【接線方式】：接線端子采用軍工級彈簧式免螺絲端子，一壓一插即可接線，現場即使沒有螺絲刀也能快速接好線，可適應線徑0.3～2.0mm2

分體式管道風速傳感器安裝注意事項：

①、開孔式法蘭盤安裝，采用高品質硅膠密封圈，漏風小，經久耐用；

②、注意需要在管道的側面或者下面安裝，不能采用從上至下安裝方式。

③、先在通風管道上打一個直徑20mm的孔，將風管插入到孔中，調整設備的方向使設備的箭頭方向與風速的方向（風來的方向）一致，可以通過調節法蘭盤的位置控制設備的高低。

分體式管道風速傳感器測量要素：

①、實時管道風速；

②、RS485型可選管道內風量值；

【信號輸出】：RS485、4-20ma、0-5v、0-10v

分體式管道風速傳感器參數修改：

①、可通過485命令改設備地址和波特率，設置管道截面積；

②、485型可提供專業配置工具配置設備參數；

③、485型可通過硬件撥碼開關調整485從站。

【探頭線長度】：線長默認為1m，可長可短，最長可做的100m但是需要線體周圍無干擾。

分體式管道風速傳感器設備顯示：

①、可選配有機發光顯示器，可視角度更寬的OLED屏幕，自發光，功耗低。

②、485型可輪顯當前風速及相關風量。

③、模擬量型可輪顯當前量程及當前風速。

【供電方式】：10-30V DC

【最大功耗】：0.5W

【測量介質】：空氣、氮氣、油煙廢氣

【精度】：量程0~10m/s的精度為±（0.1+2%FS）；量程0~15m/s，0~20m/s，0~30m/s的精度±（0.2+2%FS）m/s；

【電路工作溫度】：-10℃~+50℃

【風速顯示分辨率】：0.1m/s

【響應時間】：2S

【長期穩定性】：≤0.1m/s/year
